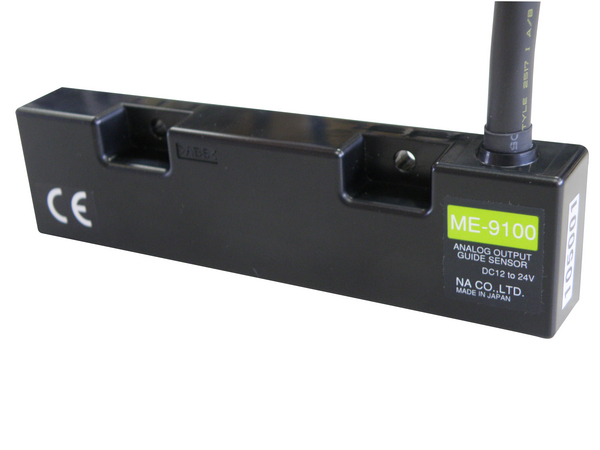

無人搬送車用センサME-9100

Zoom

特徴

・ 無人搬送車を目的地まで誘導するセンサ
・ アナログ(デジ−アナ)タイプの為、省配線が可能
・ 当社独自の制御方式で高さの影響を抑えた新設計
・ 簡易防水(IP67)タイプ
・ RoHS指令に適合
・ CE対応

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

出力構成 直進・分岐モード出力

アナログ電圧出力
DC2〜8V

ディレイル出力

NPNオープンコレクタ
ノーマルオープン

動作特性(常温) 動作距離

20から40mm

検出範囲

+92.5±15mm
-92.5±15mm

標準検出体_1

幅50mm×厚み1.0mm
ゴムマグネット

直進モード_1

検出範囲±52.5mm時:5±3.5mm

直進モード_2

+52.5から+92.5mm時:10±7mm

直進モード_3

-52.5から-92.5mm時:10±7mm

分岐モード

5±3.5mm

ディレイル出力範囲

+92.5±15mm
-92.5±15mm

使用条件 使用用途

AGV走行軌道確認用

使用温度範囲

-10から+60℃

電気的特性 使用電圧範囲

DC 12から24V

最大消費電流

120mA(at DC 24V)

直進分岐モード出力:
ステップ電圧

0.167±0.02V

ディレイル出力:
最大開閉電流

100mA(at DC 24V)

ディレイル出力:
最大残留電圧

0.6V

その他 保護構造

IP67

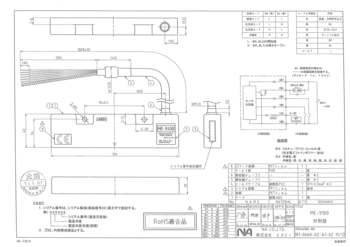

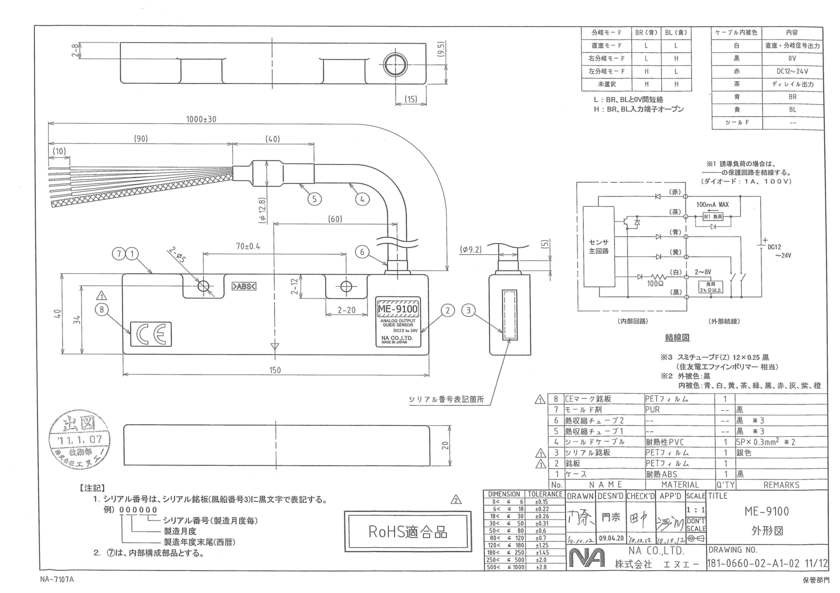

外形図 クリックして拡大
