使用上の注意

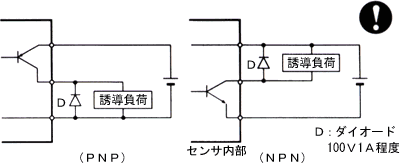

  1. リレー・ソレノイド等の誘導負荷を使用する場合は、必ず保護ダイオードを付けてください。付けない場合、誘導負荷のサージ電圧により回路が破損することがあります。

  2. 本センサは短絡保護を内蔵しておりませんので、結線には十分注意してください。また、最大出力以上の電流が流れた場合、回路が破損しますのでモーター・ランプ等の突入電流の流れる負荷には、最大出力電流を超えないよう十分ご注意ください。

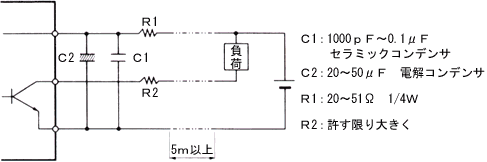

  3. コードを5m以上延長された場合、ノイズにより誤動作する場合がありますので、下図のようなノイズ吸収回路を追加してください。

  4. 周囲に鉄板等磁性体がある場合、動作特性に影響を及ぼす場合がありますのでご注意ください。

  5. 鉄板動作型の場合、相互干渉がありますので、センサを隣接させる場合は個別の規格を参照してください。

  6. モーター・溶接機等、磁界を発生するものの近くでのご使用は、誤動作する恐れがあるためお避けください。

  7. 鉄板動作型の場合、検出体に対して吸引力が発生しますのでご注意ください。
