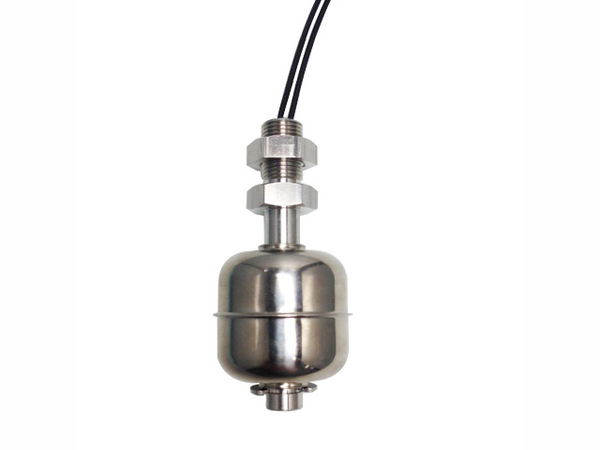

フロートスイッチ・レベルセンサFSH-0801-AS3
| 特徴 |
|---|
・ 接液部からリード線まで、全てが200℃仕様 |
仕様
| 使用条件 | 使用用途 | 液位検知 |
|---|---|---|
| 使用液体 | 水、油、薬液 |
|
| 使用液体比重 | 0.8以上 |
|
| 使用温度範囲 | -10℃～200℃ |
|
| 電気的特性 | 使用電圧範囲 | AC 10mV～240V |
| 最大開閉容量 | AC 50VA |
|
| 使用電流範囲 | AC 10μA～0.5A |
|
| 電気的寿命 | 1×106回 |
|
| その他 | 保護構造 | IP67 |
| 構造（材質） | ステム | SUS304 |
| ナット | SUS304 |
|
| フロート | SUS304 |
|
| ストッパ | SUS304 |
|
| リード線 | FEP |
|

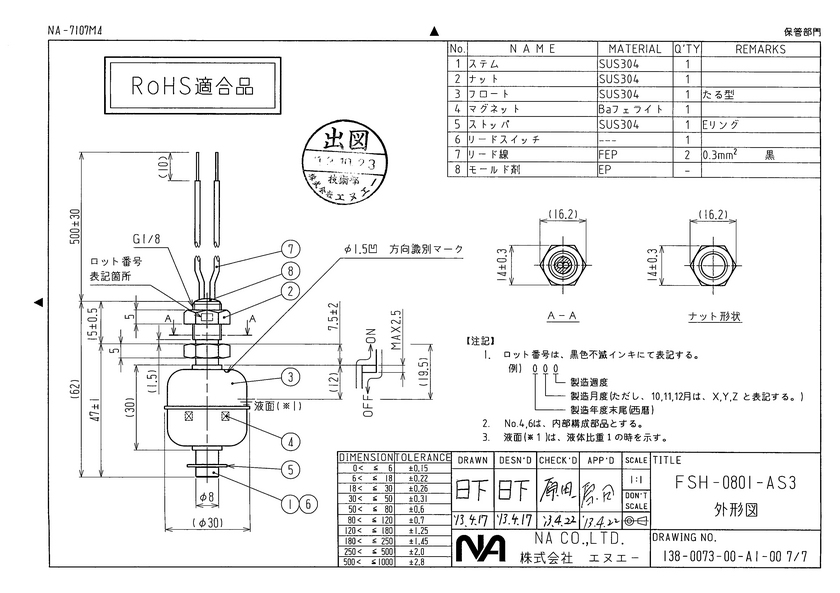

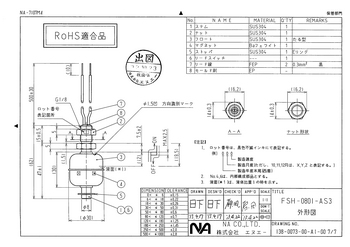

| 外形図 |  クリックして拡大 |
|
