フロートスイッチ・レベルセンサFSSP-100

Zoom

特徴

・検出したい水位を自由に設定・変更
・従来品(リードスイッチ)に比べ分解能UP
・測定長100mm、200mm、300mmをご用意
・リミット出力の設定が可能(オプション)
・RoHS指令に適合

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

動作特性(常温) 検出範囲(参考値) 0~100mm
ステップピッチ 5±1.5mm
使用条件 使用温度範囲 接液部 -10~+80℃
フランジ上部 -10~+60℃
使用液体

水、油、薬液

使用液体比重

0.8以上

電気的特性 使用電圧範囲

DC+12V~DC+24V

最大消費電流

55mA

アナログ電流出力 最大許容負荷抵抗_1 500Ω (使用電圧DC+24V時)
最大許容負荷抵抗_2 350Ω (使用電圧DC+12V時)
ステップ電流 0.27±0.04mA
リミット出力 最大開閉電流 100mA
最大残留電圧 0.6V
最大漏れ電流 0.1mA
その他 保護構造

IP67

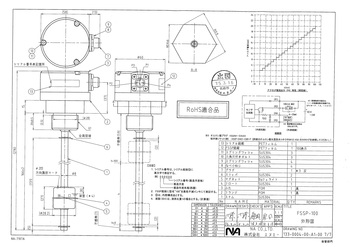

外形図 クリックして拡大
