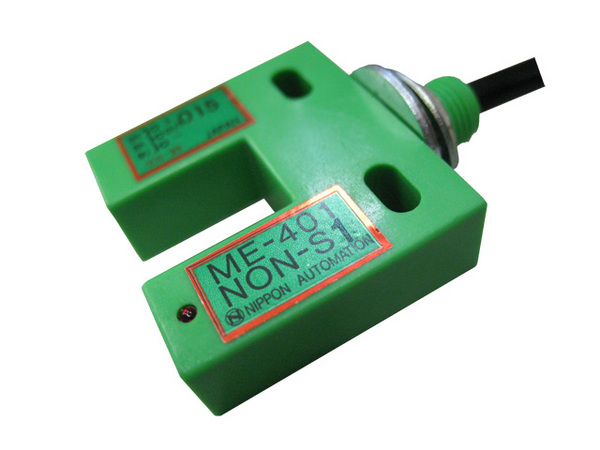

磁気抵抗素子応用磁気近接スイッチME-401M-NON-S1

Zoom

特徴

・ 鉄板検知型
・ スリット型の為、通過検知、回転検知に最適
・ スリット幅:10mm
・ 無接点タイプの為、衝撃、振動に強い
・ トランジスタタイプの為、寿命は半永久的
・ 原点位置検知、通過検知に最適
・ ねじ取り付けタイプ
・ RoHS指令に適合

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

接点構成

NPNオープンコレクタ
ノーマルオープン

動作方式 NO
動作特性(常温) 動作距離

1から6mm

標準検出体_1

30×30×1 鉄板(SPCC板)

使用条件 使用用途

鉄板検知用

使用温度範囲

-20℃から+70℃

電気的特性 使用電圧範囲

DC 5から10V

最大消費電流

7mA (at DC 5V)
14mA (at DC 10V)

最大開閉電流

100mA (at DC 5V)
200mA (at DC 10V)

最大残留電圧

0.6V

その他 保護構造

IP66

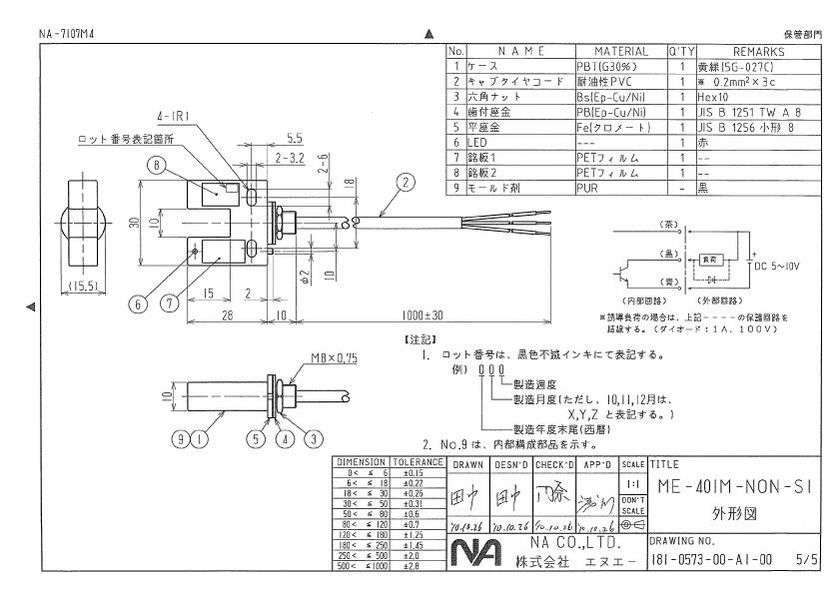

外形図 クリックして拡大
