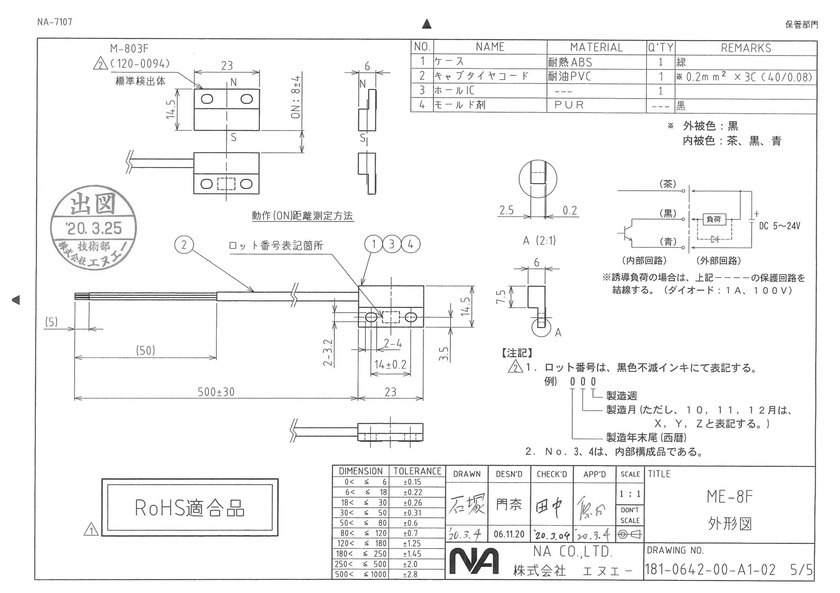

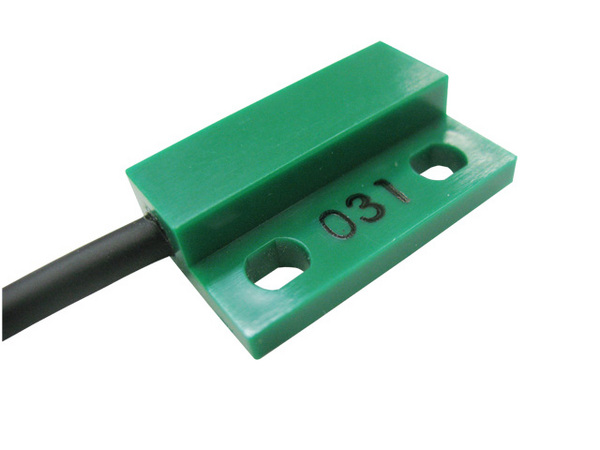

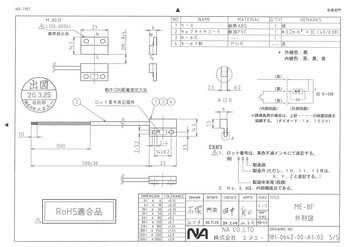

磁気抵抗素子応用磁気近接スイッチME-8F

Zoom

特徴

・ マグネット検知型
・ 検知距離40mmの高感度タイプ
・ 無接点タイプの為、衝撃、振動に強い
・ トランジスタタイプの為、寿命は半永久的
・ 回転検知に最適
・ ホール素子を内蔵したローコストタイプ
・ RoHS指令に適合

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

接点構成

NPNオープンコレクタ
ノーマルオープン

動作方式 NO
動作特性(常温) 動作距離

8±4mm

標準検出体_1

M-803F

使用条件 使用用途

マグネット検知用

使用温度範囲

-20℃から+70℃

電気的特性 使用電圧範囲

DC 5から24V

最大消費電流

10mA(at DC 24V)

最大開閉電流

8mA(at DC 24V)

最大残留電圧

0.6V

その他 保護構造

IP67

単品カタログ 「ME-8F」のカタログをダウンロード(PDF形式 : 3.9MB)
