磁気抵抗素子応用磁気近接スイッチ

株式会社エヌエー ホーム 製品案内磁気抵抗素子応用磁気近接スイッチMH-601AM-0

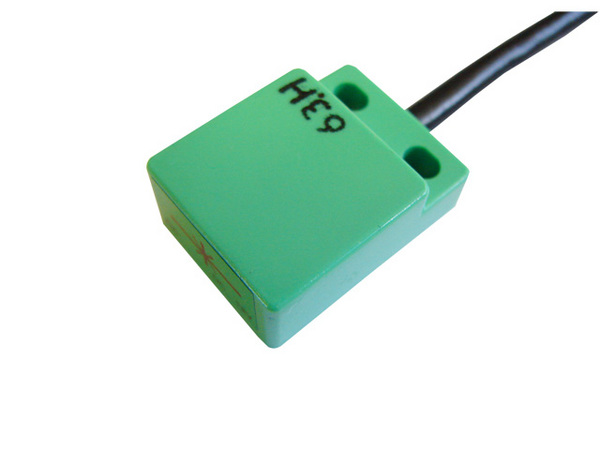

磁気抵抗素子応用磁気近接スイッチMH-601AM-0

Zoom

特徴

・ マグネット検知型
・ ON点の再現性0.1mmの高精度タイプ
・ 無接点タイプの為、衝撃、振動に強い
・ トランジスタタイプの為、寿命は半永久的
・ 電源の入り切りに関係なく検知状態を保持
・ 原点位置検知、通過検知に最適
・ ねじ取り付けタイプ
・ RoHS指令に適合

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

接点構成

NPNオープンコレクタ
自己保持型

動作方式 , SH
動作特性(常温) 動作距離

3±1mm

標準検出体_1

M-102A-02

使用条件 使用用途

マグネット検知用

使用温度範囲

-10℃から+60℃

電気的特性 使用電圧範囲

DC 12±15%

最大消費電流

7mA(at DC 12V)

最大開閉電流

200mA(at DC 12V)

最大残留電圧

0.6V

その他 保護構造

IP67

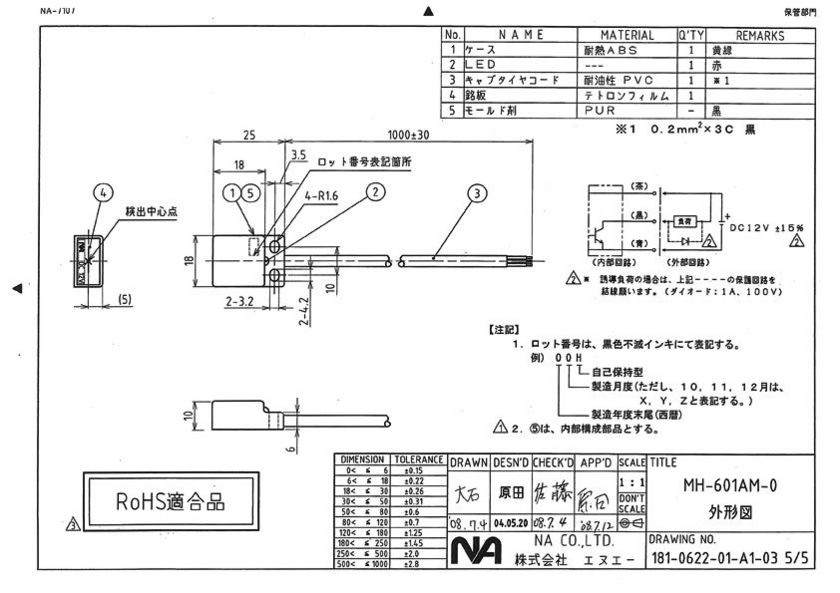

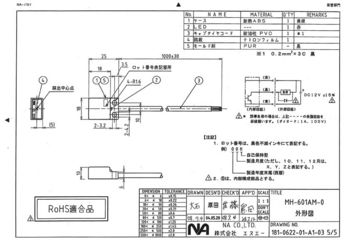

外形図 クリックして拡大
単品カタログ 「MH-601AM-0」のカタログをダウンロード(PDF形式 : 3.7MB)
