リードスイッチ応用磁気近接スイッチRS-40NO

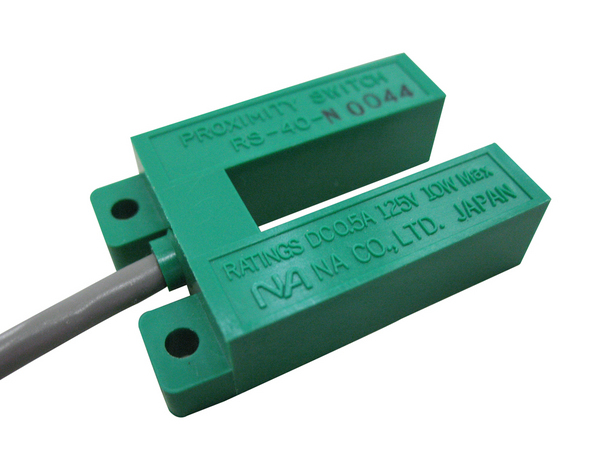

Zoom

特徴

・ 鉄板検知型
・ ねじ取り付けタイプ
・ スリット型の為、通過検知、回転検知に最適
・ スリット幅:10mm
・ スイッチ駆動用電源が不要
・ リードスイッチを使用している為、消費電力 "ゼロ"
・ 汎用普及型の為、ローコスト
・ RoHS指令に適合

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

接点構成

ノーマルオープン

動作方式 NO
動作特性(常温) 動作距離

8mm以上

標準検出体_1

50×30×1 鉄板(SPCC板)

使用条件 使用用途

鉄板検知用

使用温度範囲

-10℃から+80℃

電気的特性 使用電圧範囲

AC 1から125V
DC 1から100V

最大開閉容量

AC 10VA
DC 10W

使用電流範囲

AC 10μAから0.5A
DC 10μAから0.5A

電気的寿命

2×107
(DC 12V 5mA 抵抗負荷)

その他 保護構造

IP67

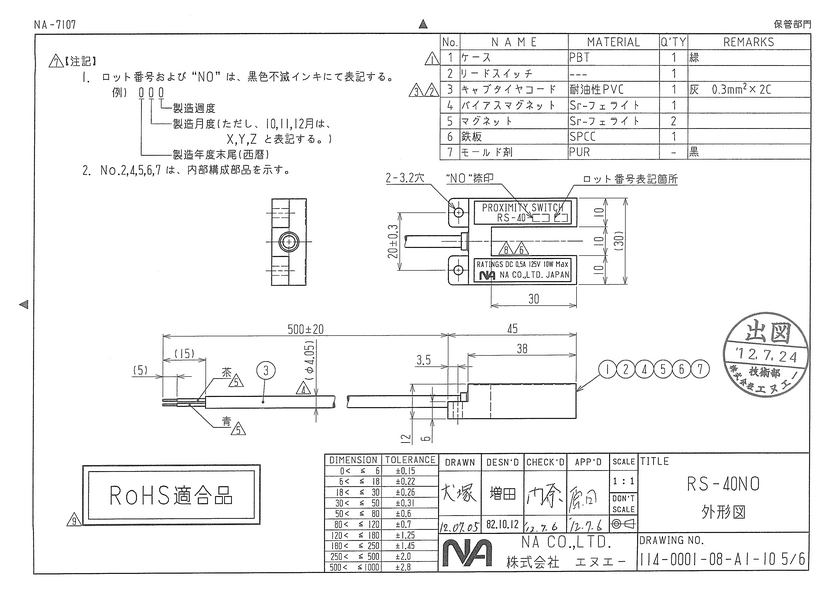

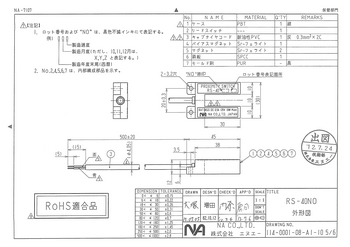

外形図 クリックして拡大
