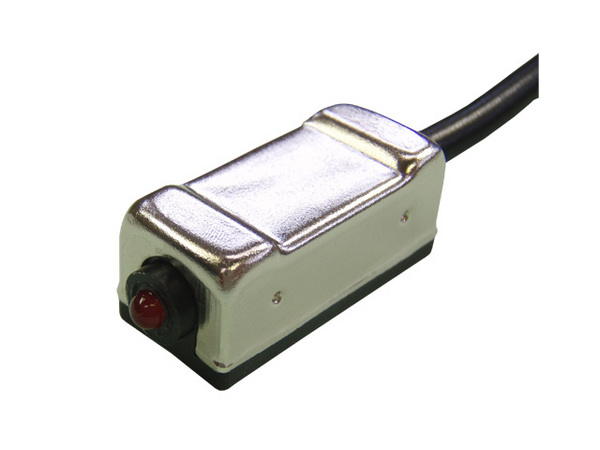

磁気抵抗素子応用磁気近接スイッチME-7006AM

Zoom

特徴

・ マグネット検知型
・ シリンダのピストン位置の検知に最適
・ 無接点タイプの為、衝撃、振動に強い
・ トランジスタタイプの為、寿命は半永久的
・ 回転検知に最適
・ バンド取り付けタイプ
・ LED搭載型
・ RoHS指令に適合

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

接点構成

NPNオープンコレクタ
ノーマルオープン

動作方式 NO
動作特性(常温) 動作距離

1.5mm以上

標準検出体_1

φ19.5×φ12×4t
異方性ゴムマグネット

使用条件 使用用途

シリンダ位置検知用

使用温度範囲

-10℃から+60℃

電気的特性 使用電圧範囲

DC 5から30V

最大消費電流

5mA(at DC 5V)
10mA(at DC 12V)
20mA(at DC 24V)

最大開閉電流

100mA(at DC 5V)
200mA(at DC 24V)

最大残留電圧

0.6V

その他 保護構造

IP66

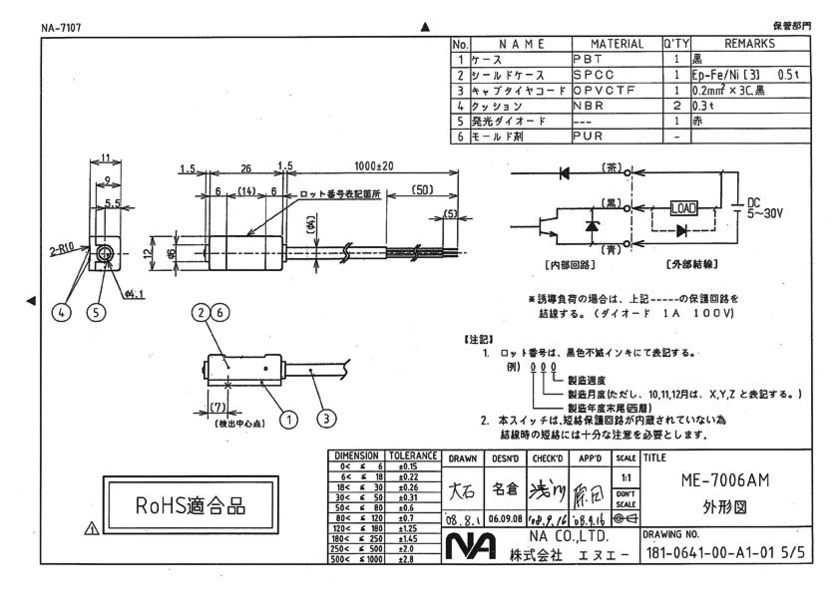

外形図 クリックして拡大

ページの先頭へ

  • お問い合わせ・お見積もりはこちらまで TEL:053-587-0085 FAX:053-587-0821 受付時間:平日9:00~18:00
  • インターネットからお問い合わせ

お勧め商品

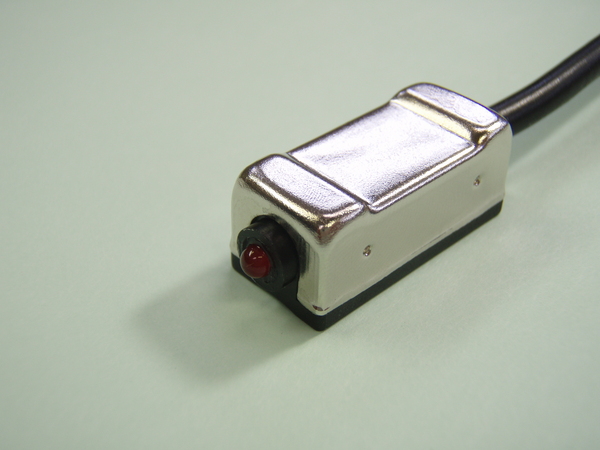

CS-2000
