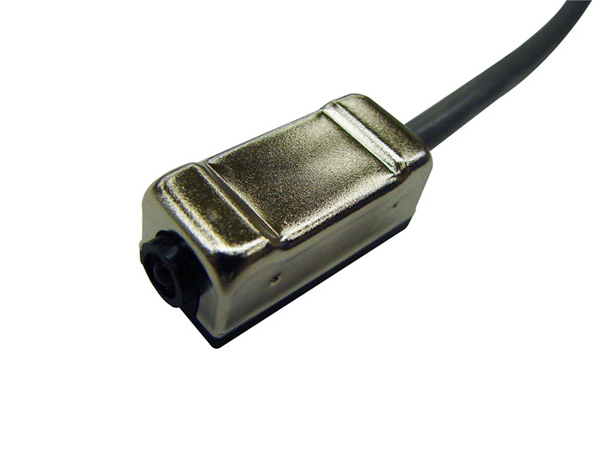

リードスイッチ応用磁気近接スイッチCS-2000

Zoom

特徴

・ マグネット検知型
・ シリンダのピストン位置の検知に最適
・ バンド取り付けタイプ
・ LED搭載型
・ スイッチ駆動用電源が不要
・ 汎用普及型の為、ローコスト
・ RoHS指令に適合

ダウンロードデータ

※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから

※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。

仕様

接点構成

ノーマルオープン

動作方式 NO
動作特性(常温) 動作距離

2±1mm

標準検出体_1

φ9.5×5.5×5
異方性ゴムマグネット

使用条件 使用用途

シリンダ位置検知用

使用温度範囲

-10℃から+60℃

電気的特性 使用電圧範囲

AC 3から125V
DC 3から100V

最大開閉容量

AC 2.5VA
DC 2.5W

使用電流範囲

AC 3から18mA
DC 3から18mA

電気的寿命

2×107
(DC 12V 5mA 抵抗負荷)

その他 保護構造

IP67

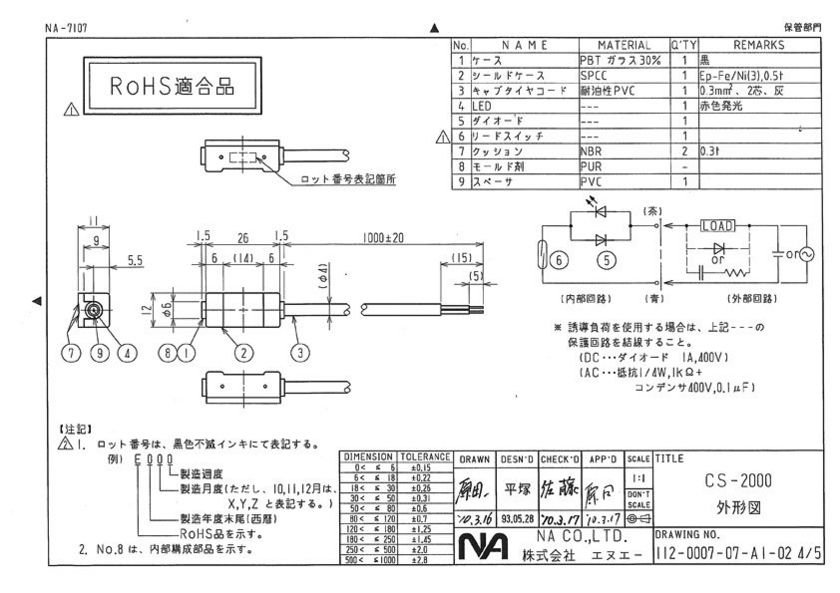

外形図 クリックして拡大
